Rejilla industrial: el piso que carga con toda tu operación
Soleras de carga y varillas atiesadoras de acero fundidas por electroforjado, en tableros de 1 × 6.1 m o cortadas a medida. Conoce los tipos de Rejilla Metelmex y elige la correcta para tu plataforma, pasarela, escalera o trinchera.
Qué es la rejilla industrial
La rejilla industrial es una retícula de acero, aluminio o fibra de vidrio que funciona como piso, cubierta o escalón. Su estructura abierta deja pasar la luz y el aire, evita que se acumulen agua, basura o líquidos y, aun así, soporta el tránsito de personas, equipo y, en su versión de alta resistencia, vehículos y montacargas.
La más utilizada en México es la rejilla electroforjada, también conocida como rejilla electrosoldada o Rejilla Metelmex. Se forma con dos elementos: las soleras de carga, placas de acero verticales, paralelas y equidistantes que reciben el peso, y las varillas atiesadoras, que cruzan perpendicularmente sobre ellas y las mantienen alineadas.
A diferencia de la soldadura de arco, el electroforjado une ambas piezas con descargas de alta corriente y elevada presión mecánica: el acero de la varilla y el de la solera se funden entre sí sin material de relleno. El resultado es una unión uniforme en cada cruce del tablero.
Tipos de rejilla industrial
El material define dónde rinde mejor cada rejilla: el acero para carga y durabilidad, el aluminio para ligereza y la fibra de vidrio para ambientes corrosivos.
Rejilla de acero
-

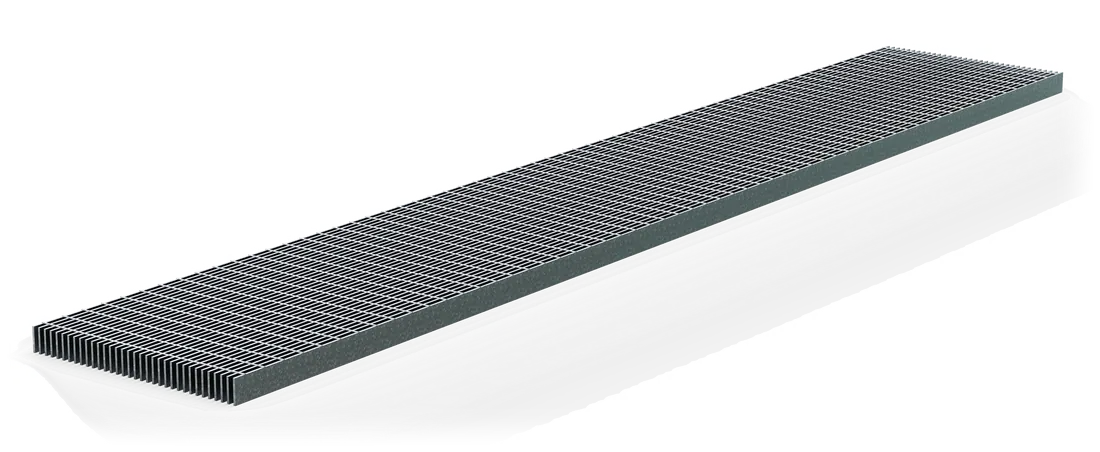

Rejilla Metelmex electroforjada
Acero al carbón con soleras de 1/8" y 3/16" de espesor. La 34N es el tipo estándar para plataformas, pasarelas, mezzanines y cuartos de máquinas.
Conocer en Metelmex -
Rejilla de alta resistencia
Soleras de 1/4" y 3/8" de espesor, con peraltes de 1" a 5", calculada para camiones H15 a H50, tráfico vehicular de 10 ton y montacargas. Se usa en trincheras, drenes pluviales y cruces vehiculares.
Consultar en Metelmex -
Rejilla de acero inoxidable
También electroforjada. Para áreas altamente corrosivas y proyectos donde el material debe quedar a la vista.
Conocer en Metelmex -
Escalones de rejilla
Lisos o dentados, con frente de placa antiderrapante y placas laterales perforadas para atornillar a las alfardas. Huellas de 220, 250, 280 y 310 mm, o a medida.
Conocer en Metelmex
Rejilla de aluminio y fibra de vidrio
-

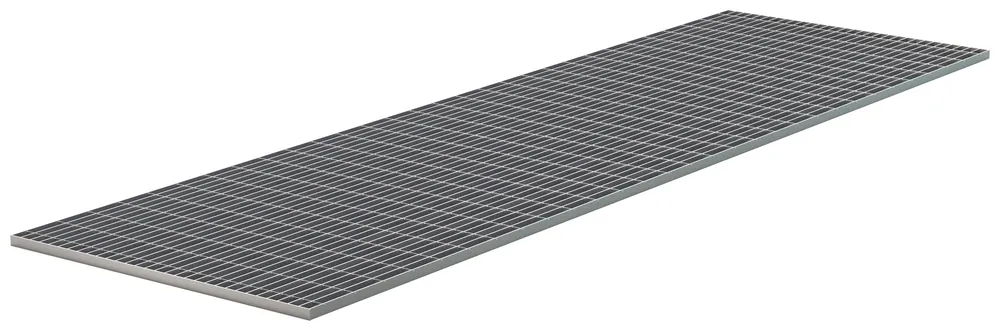

Rejilla de aluminio
Soleras de aluminio 6063-T6 y barras cuadradas, en perfil tipo "I" o de solera. Ligera, fácil de manipular y de apariencia limpia.
Conocer en Metelmex -
Fibra de vidrio moldeada
Retícula de 1.5" × 1.5" en peraltes de 1" y 1.5". Para ambientes muy húmedos o con químicos y aceites agresivos; resiste mejor los golpes que la pultruida.
Conocer en Metelmex -

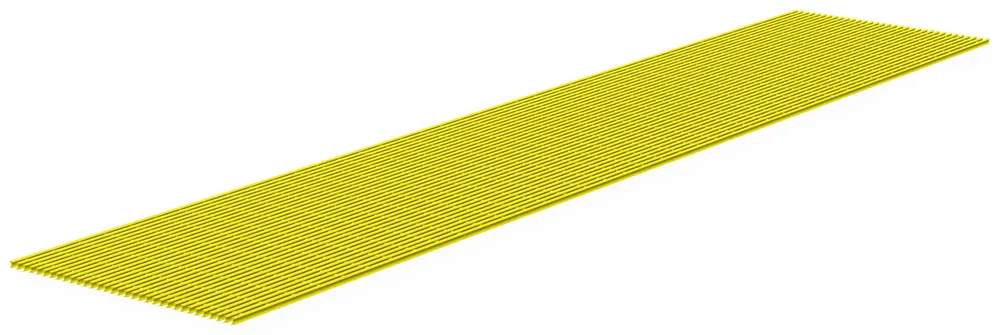

Fibra de vidrio pultruida
Soleras tipo "I" formadas con hilos de fibra de vidrio y resina, con 60 % de apertura. Ofrece mayor capacidad de carga que la moldeada.
Conocer en Metelmex
Dónde se usa la rejilla industrial
- Plantas industriales y comerciales
- Plataformas, pisos y cuartos de máquinas
- Pasarelas y corredores operativos
- Escaleras y escalones industriales
- Bandas transportadoras
- Trincheras y drenes pluviales
- Plataformas marinas y helipuertos
- Respiraderos subterráneos de minas
- Carros de ferrocarril
Cómo elegir la rejilla correcta
- Distancia entre apoyos
- Mide el claro libre entre vigas y compáralo con las tablas de carga que ofrece Metelmex. Las soleras de carga se orientan siempre de apoyo a apoyo.
- Tipo de carga
- Para tránsito peatonal basta la rejilla estándar. Camiones, montacargas o tráfico vehicular requieren rejilla de alta resistencia.
- Separación entre soleras
- La 34N cubre la mayoría de los usos. Tipos más cerrados, como 42N o 58N, evitan la caída de objetos pequeños y aumentan la capacidad.
- Ambiente
- Intemperie y humedad piden galvanizado; ambientes corrosivos, acero inoxidable o fibra de vidrio.
Preguntas frecuentes sobre rejilla industrial
¿Qué es la Rejilla Metelmex?
Es la rejilla electroforjada, también llamada electrosoldada, que fabrica Metelmex en México desde 1981. Se forma con soleras de carga y varillas atiesadoras de acero unidas por soldadura de resistencia, y se usa en pisos, plataformas, pasarelas, escalones, trincheras y drenes pluviales.
¿Qué significa 34N en la rejilla?
Es la nomenclatura de la Rejilla Metelmex estándar. El número indica la separación entre soleras de carga: en la 34N es de 1-3/16 in (30.16 mm). La letra N indica varilla atiesadora cada 4 in (101.6 mm) y la letra C, cada 2 in (50.8 mm). La 34N equivale a la designación 19W4 de NAAMM.
¿Cuánto peso soporta una rejilla industrial?
Depende de la solera de carga, del tipo de rejilla y del claro entre apoyos. Como referencia, una Rejilla Metelmex 34N con solera de 3/16 x 1 in soporta 3,055 kg/m² de carga uniforme en un claro de 750 mm, mientras que con solera de 3/16 x 2 in soporta 12,220 kg/m² en el mismo claro. Para tráfico vehicular o montacargas se usa rejilla de alta resistencia.
¿Cuánto pesa la rejilla electroforjada por metro cuadrado?
La Rejilla Metelmex 34N pesa aproximadamente 25.28 kg/m² con solera de 1/8 x 1 in, 36.67 kg/m² con solera de 3/16 x 1 in y 72.26 kg/m² con solera de 3/16 x 2 in. Las versiones C, con varilla cada 2 in, pesan un poco más.
¿Qué medidas tiene un tablero de rejilla?
El tablero estándar de Rejilla Metelmex mide 1 x 6.1 m. El largo máximo de fabricación es de 7.3 m y el ancho máximo de 1.8 m, según el tipo de rejilla y la solera. También se surte cortada a medida de acuerdo con planos.
¿Qué diferencia hay entre rejilla lisa y rejilla dentada?
La rejilla lisa tiene el canto superior de la solera recto. La dentada tiene muescas en ese canto que aumentan la fricción en zonas con agua, aceite o lodo. Al calcular rejilla dentada se debe considerar un peralte de solera mayor, porque el dentado reduce la sección útil.
¿Qué acabados tiene la rejilla de acero?

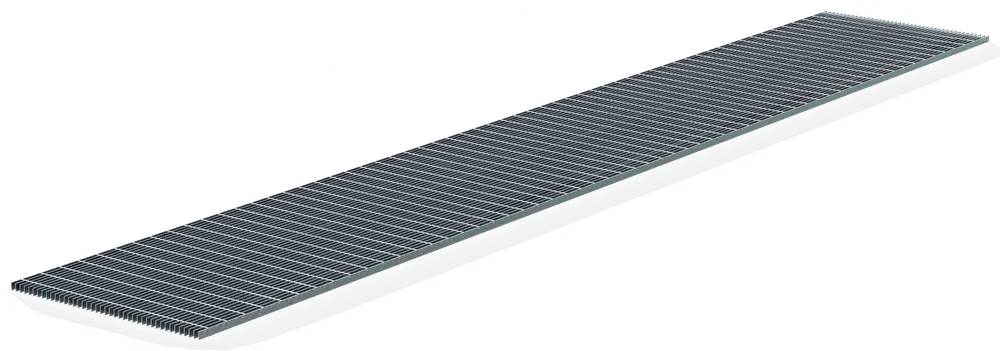

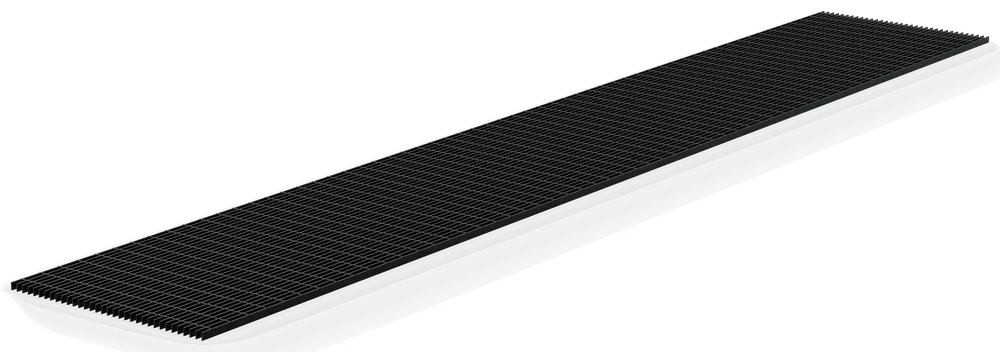

La Rejilla Metelmex se entrega en acabado natural, esmalte negro o galvanizado por inmersión en caliente bajo la especificación ASTM A-123. Bajo pedido se aplica pintura electrostática en otros colores.
¿Cuándo conviene usar rejilla de fibra de vidrio?
En ambientes muy húmedos, corrosivos o con químicos y aceites agresivos, y donde se requiere un material que no conduzca electricidad. La rejilla moldeada resiste mejor los golpes y la pultruida ofrece mayor capacidad de carga.
Cotiza tu rejilla directamente con el fabricante
Metelmex fabrica y galvaniza rejilla electroforjada en México desde 1981. Envía tus medidas, distancia entre apoyos y tipo de carga, y recibe asesoría técnica sin compromiso.
